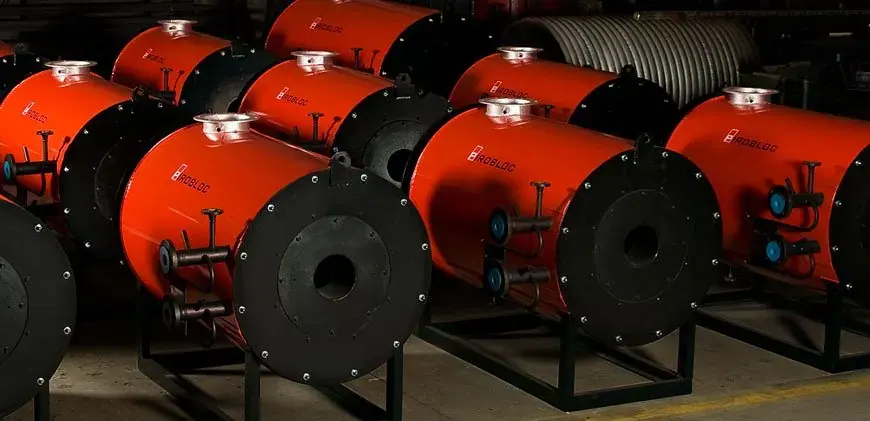

מתי לבחור את מחמם שמן תרמי GFT-030?
מחמם שמן תרמי המיועד לעבודה עם דלקים נוזליים וגזיים. ההספק התרמי המוצהר לדגם הוא 350 עד 465 קילוואט. הלחץ התכנוני הוא 8 בר והלחץ המרבי בעבודה הוא 7 בר. טמפרטורת התכנון היא 400 מעלות וטמפרטורת העבודה המרבית היא 350 מעלות. המבנה כולל שני סלילים ושלושה מעברי עשן. קיימות תצורות התקנה אופקית ואנכית. קיימות אפשרויות לניקוי באמצעות דלתות קדמיות ואחוריות נפתחות. קיימת אפשרות להשבת חום מגזי בעירה. ההתאמה הסופית נקבעת לפי תנאי התהליך, מתח ההזנה, בקרת הטמפרטורה, סביבת ההתקנה ודרישות הבטיחות.
נתונים שכדאי לשלוח
- תמונת המוצר או האזור במפעל
- מתח, הספק ומידות קיימות אם ידועים
- טמפרטורת עבודה וטמפרטורת סביבה
- חומר מחומם או סוג צנרת/מכל
- דרישת אזור נפיץ או סביבת חוץ
מפרט ראשוני
- Gas/oil-fired
- 350-465 kW
- GFT-030 calorific power: 300,000-400,000 kcal/h, equivalent to 350-465 kW. The broader GFT line covers powers between 0.1 and 15 MW. No electrical voltage, phase, or amp…
- GFT-030 vertical dimensions: A 1821 mm, B 1855 mm, C 2000 mm, D 1294 mm. GFT-030 horizontal dimensions: A 2905 mm, B 1875 mm, C 1670 mm, D 1614 mm, E 1820 mm, F 1100 mm.…
- Design pressure: 8 bar_g. Max. working pressure: 7 bar_g. Design temperature: 400º C. Max. working temperature: 350º C. Thermal efficiency: 87-91% depending on service c…
- ASME VIII Div 1, EN 13445, AD 2000, ISO 9001, CE
- Carbon steel coils, rockwool insulation
מפרט מתוך קטלוג המוצר
| טכנולוגיה / משפחה | Gas/oil-fired |
|---|---|
| ספק / יצרן | Pirobloc |
| דגם / קוד | GFT-030 |
| הספק טיפוסי | 350-465 kW |
| חומרים | Carbon steel coils, rockwool insulation |
| תקנים / אישורים | ASME VIII Div 1, EN 13445, AD 2000, ISO 9001, CE |
| תעשיות יעד | Asphalt/bitumen plants, chemicals, food, textile |
| תנאי עבודה | Design pressure: 8 bar_g. Max. working pressure: 7 bar_g. Design temperature: 400º C. Max. working temperature: 350º C. Thermal efficiency: 87-91% depending on… |
| מידות / נתונים פיזיים | GFT-030 vertical dimensions: A 1821 mm, B 1855 mm, C 2000 mm, D 1294 mm. GFT-030 horizontal dimensions: A 2905 mm, B 1875 mm, C 1670 mm, D 1614 mm, E 1820 mm,… |
| הערות התקנה | Order code format shown by the source is model plus thermal jumps plus execution code, with example GFT-020/xx/x. Thermal jumps are listed as 20º-40º. Executio… |
| אזורי תקינה | CE marked |
יישומים ותעשיות
- Reactors
- Drying processes
- Presses
- Heating asphalt / bitumen
- Evaporators
- Storage tanks
- Distillation columns
- Exchangers
- Asphalt/bitumen plants
- chemicals
יתרונות ותכונות
- מיועד לדלקים נוזליים וגזיים.
- טווח ההספק התרמי הוא 350 עד 465 קילוואט.
- הלחץ התכנוני הוא 8 בר.
- הלחץ המרבי בעבודה הוא 7 בר.
- טמפרטורת התכנון היא 400 מעלות.
- טמפרטורת העבודה המרבית היא 350 מעלות.
- המבנה כולל שני סלילים.
- המבנה כולל שלושה מעברי עשן.
חומרים
- Carbon steel coils
- rockwool insulation
תקנים ואישורים שמופיעים בקטלוג
- ASME VIII Div 1
- EN 13445
- AD 2000
- ISO 9001
- CE
התאמה ושילוב
התאמה סופית נבדקת לפי מדיום, טמפרטורה, לחץ, מתח, בקרה ותצורת התקנה באתר.
נתון יצרן מקורי: Standard manufacturing program for liquids and gaseous fuels. The heater is a thermal fluid heater for thermal oil service. Coil material quality is ASTM A106 Gr. B.
מגבלות ובדיקות לפני הזמנה
לפני הזמנה צריך לאמת את מגבלות העבודה מול תנאי האתר, דרישות בטיחות, תחזוקה ונגישות.
נתון יצרן מקורי: Maximum working pressure stated in the source is 7 bar_g. Maximum working temperature stated in the source is 350º C in the standard characteristics. Service temperature up to 400º C is listed only as an option. No prohibited media, ambient limits, hazardous-area approvals, or environmental restrictions are stated.
יתרונות מרכזיים
היתרונות נבחנים מול תרחיש השימוש בפועל, זמינות אנרגיה, תחזוקה ובקרת טמפרטורה.
נתון יצרן מקורי: The source highlights a standard GFT manufacturing program covering liquid and gaseous fuels, horizontal or vertical execution, 2-coil and 3-smoke-pass construction, CE marking, multiple recognized design codes, stated 87-91% thermal efficiency depending on service conditions, and optional heat recovery from combustion gases.
מקור יצרן/קטלוג: https://www.pirobloc.com/en/products/thermal-oil-heaters/
