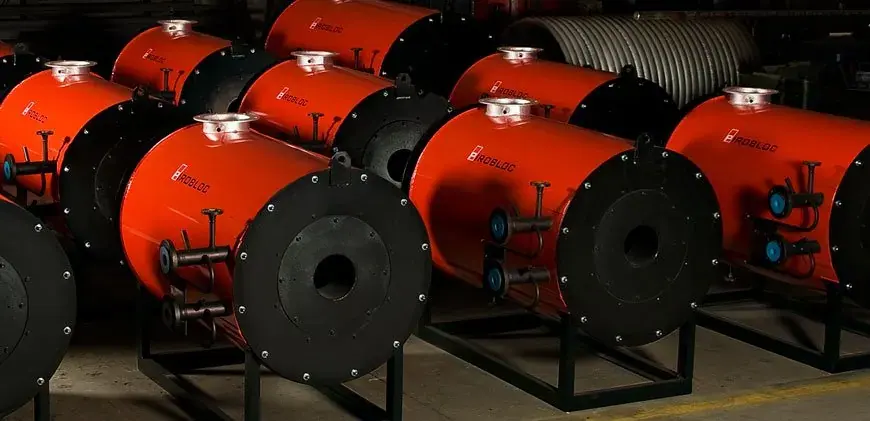

מחמם שמן תרמי GFT-130

מתי לבחור את מחמם שמן תרמי GFT-130?

מחמם שמן תרמי מסדרת תנורי נוזל תרמי ליישומים תעשייתיים. מתאים לעבודה עם דלקים נוזליים וגזיים. טווח ההספק התרמי לדגם הוא 1625 עד 2039 קילוואט. המערכת מיועדת ללחץ תכן של 8 בר וללחץ עבודה מרבי של 7 בר. טמפרטורת התכן היא 400 מעלות צלזיוס וטמפרטורת העבודה המרבית היא 350 מעלות צלזיוס. המבנה כולל שני סלילים ושלושה מעברי עשן. יעילות תרמית מוצהרת היא 87 עד 91 אחוז בהתאם לתנאי השירות. ניתן לספק בביצוע אופקי או אנכי. קיימות אפשרויות לתקשורת עם מחשב, התאמות לטמפרטורה, דלתות ניקוי קדמיות ואחוריות, השבת חום מגזי שרפה וגימור נירוסטה מלוטש. ההתאמה הסופית נקבעת לפי תנאי התהליך, מתח ההזנה, בקרת הטמפרטורה, סביבת ההתקנה ודרישות הבטיחות.

שם יצרן / אנגלית: GFT-130 Thermal Oil Heater

ספק / יצרן: Pirobloc, Spain

נתונים שכדאי לשלוח

• תמונת המוצר או האזור במפעל
• מתח, הספק ומידות קיימות אם ידועים
• טמפרטורת עבודה וטמפרטורת סביבה
• חומר מחומם או סוג צנרת/מכל
• דרישת אזור נפיץ או סביבת חוץ

מפרט ראשוני

• Gas/oil-fired
• 1625-2039 kW
• Calorific power for GFT-130: 1,400,000-1,800,000 kcal/h, equivalent to 1,625-2,039 kW. GFT Line powers are between 0.1 and 15 MW. Thermal efficiency is 87-91%, depending…
• GFT-130 vertical main dimensions: A 3180 mm, B 2400 mm, C 2780 mm, D 1997 mm, A' 4280 mm, C' 3645 mm. GFT-130 horizontal main dimensions: A 4750 mm, B 3125 mm, C 2400 mm…
• Design pressure: 8 bar_g. Max. working pressure: 7 bar_g. Design temperature: 400 degrees C. Max. working temperature: 350 degrees C. Service temperature till 400 degree…
• ASME VIII Div 1, EN 13445, AD 2000, ISO 9001, CE
• Carbon steel coils, rockwool insulation

יישומים ותעשיות

• Reactors
• Drying processes
• Presses
• Heating asphalt / bitumen
• Storage tanks
• Evaporators
• Distillation columns
• Exchangers
• Petrochemical
• large food/beverage

יתרונות ותכונות

• מיועד לדלקים נוזליים וגזיים.
• טווח הספק תרמי של 1625 עד 2039 קילוואט.
• סימון התאמה אירופי מוצהר.
• לחץ תכן של 8 בר.
• לחץ עבודה מרבי של 7 בר.
• טמפרטורת תכן של 400 מעלות צלזיוס.
• טמפרטורת עבודה מרבית של 350 מעלות צלזיוס.
• כולל 2 סלילים.

חומרים

• Carbon steel coils
• rockwool insulation

תקנים ואישורים שמופיעים בקטלוג

• ASME VIII Div 1
• EN 13445
• AD 2000
• ISO 9001
• CE

התאמה ושילוב

התאמה סופית נבדקת לפי מדיום, טמפרטורה, לחץ, מתח, בקרה ותצורת התקנה באתר.

נתון יצרן מקורי: Standard manufacturing program for liquids and gaseous fuels. Compatible with thermal fluid service implied by the thermal fluid heater category. Coil material quality is ASTM A106 Gr. B. Applications listed include asphalt/bitumen, oils and fats, reactors, storage tanks, evaporators, distillation columns and exchangers.

מגבלות ובדיקות לפני הזמנה

לפני הזמנה צריך לאמת את מגבלות העבודה מול תנאי האתר, דרישות בטיחות, תחזוקה ונגישות.

נתון יצרן מקורי: Maximum working pressure is 7 bar_g. Maximum working temperature is 350 degrees C in the standard characteristics. Service temperature up to 400 degrees C is only listed as an option. The source does not state prohibited media, hazardous environments to avoid, or ambient limitations.

יתרונות מרכזיים

היתרונות נבחנים מול תרחיש השימוש בפועל, זמינות אנרגיה, תחזוקה ובקרת טמפרטורה.

נתון יצרן מקורי: The source claims the GFT Line is available over a broad 0.1-15 MW power range, supports both liquid and gaseous fuels, is designed to AD-2000, DIN 4754 and ASME VIII Div. 1, is CE marked, uses 2 coils and 3 smoke passes, and reaches 87-91% thermal efficiency depending on service conditions. For GFT-130 specifically, it provides a high calorific power range of 1,625-2,039 kW and can be ordered in vertical or horizon…

מקור יצרן/קטלוג: https://www.pirobloc.com/en/products/thermal-oil-heaters/
