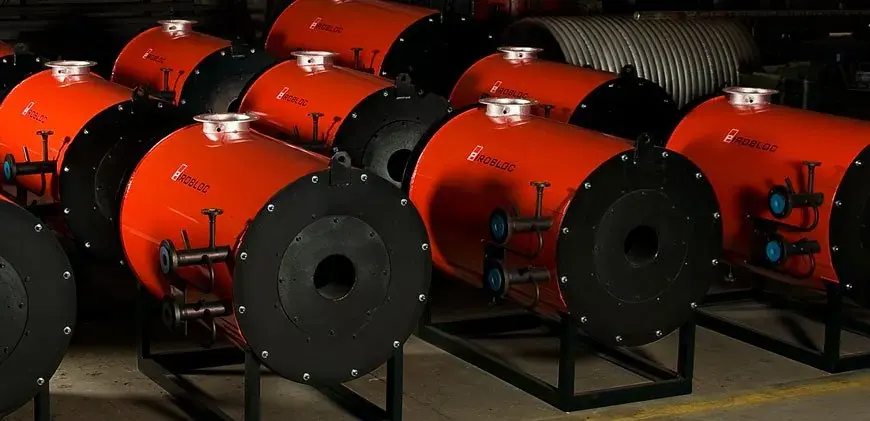

מתי לבחור את מחמם שמן תרמי GFT-170?
מחמם שמן תרמי תעשייתי להספק גבוה. מיועד לדלקים נוזליים וגזיים. טווח ההספק התרמי לדגם הוא 2325 עד 2674 קילוואט. טווח ההספק הקלורי הוא 2000000 עד 2300000 קילוקלוריות לשעה. לחץ התכן של הסדרה הוא 8 בר. לחץ העבודה המרבי של הסדרה הוא 7 בר. טמפרטורת התכן של הסדרה היא 400 מעלות צלזיוס. טמפרטורת העבודה המרבית של הסדרה היא 350 מעלות צלזיוס. הסדרה כוללת שני סלילים ושלושה מעברי עשן. נצילות תרמית מוצהרת היא 87 עד 91 אחוז, בהתאם לתנאי השירות. ניתן להזמין בביצוע אופקי או אנכי. קיימות אפשרויות לתקשורת עם מחשב, התאמת הפרש טמפרטורה, שחזור חום מגזי שריפה, ודלתות קדמיות ואחוריות נפתחות לניקוי. ההתאמה הסופית נקבעת לפי תנאי התהליך, מתח ההזנה, בקרת הטמפרטורה, סביבת ההתקנה ודרישות הבטיחות.
נתונים שכדאי לשלוח
- תמונת המוצר או האזור במפעל
- מתח, הספק ומידות קיימות אם ידועים
- טמפרטורת עבודה וטמפרטורת סביבה
- חומר מחומם או סוג צנרת/מכל
- דרישת אזור נפיץ או סביבת חוץ
מפרט ראשוני
- Gas/oil-fired
- 2325-2674 kW
- GFT-170 calorific power: 2,000,000-2,300,000 kcal/h; 2,325-2,674 kW. GFT Line powers between 0.1 and 15 MW. Higher powers available. No electrical voltage, phase, or amp…
- GFT-170 vertical main dimensions: A 3875 mm, B 2700 mm, C 3160 mm, D 2200 mm, A' 4980 mm, C' 4030 mm. GFT-170 horizontal main dimensions: A 5250 mm, B 3840 mm, C 2610 mm…
- Design pressure: 8 bar_g; max. working pressure: 7 bar_g; design temperature: 400º C; max. working temperature: 350º C; service temperature option till 400 ºC; thermal e…
- ASME VIII Div 1, EN 13445, AD 2000, ISO 9001, CE
- Carbon steel coils, rockwool insulation
מפרט מתוך קטלוג המוצר
| טכנולוגיה / משפחה | Gas/oil-fired |
|---|---|
| ספק / יצרן | Pirobloc |
| דגם / קוד | GFT-170 |
| הספק טיפוסי | 2325-2674 kW |
| חומרים | Carbon steel coils, rockwool insulation |
| תקנים / אישורים | ASME VIII Div 1, EN 13445, AD 2000, ISO 9001, CE |
| תעשיות יעד | Petrochemical, oil & gas, asphalt mega-plants |
| תנאי עבודה | Design pressure: 8 bar_g; max. working pressure: 7 bar_g; design temperature: 400º C; max. working temperature: 350º C; service temperature option till 400 ºC;… |
| מידות / נתונים פיזיים | GFT-170 vertical main dimensions: A 3875 mm, B 2700 mm, C 3160 mm, D 2200 mm, A' 4980 mm, C' 4030 mm. GFT-170 horizontal main dimensions: A 5250 mm, B 3840 mm,… |
| הערות התקנה | Horizontal or vertical execution is available. Order code uses V for vertical and H for horizontal. Opening front and rear doors for cleaning is an option. Dra… |
יישומים ותעשיות
- Reactors
- Drying processes
- Presses
- Heating asphalt / bitumen
- Evaporators
- Storage tanks
- Distillation columns
- Paintings
- Petrochemical
- oil & gas
יתרונות ותכונות
- טווח ההספק התרמי לדגם הוא 2325 עד 2674 קילוואט.
- מתאים לדלקים נוזליים וגזיים.
- מסומן בתקינה אירופית.
- לחץ התכן של הסדרה הוא 8 בר.
- לחץ העבודה המרבי של הסדרה הוא 7 בר.
- טמפרטורת התכן של הסדרה היא 400 מעלות צלזיוס.
- טמפרטורת העבודה המרבית של הסדרה היא 350 מעלות צלזיוס.
- הסדרה כוללת שני סלילים.
חומרים
- Carbon steel coils
- rockwool insulation
תקנים ואישורים שמופיעים בקטלוג
- ASME VIII Div 1
- EN 13445
- AD 2000
- ISO 9001
- CE
התאמה ושילוב
התאמה סופית נבדקת לפי מדיום, טמפרטורה, לחץ, מתח, בקרה ותצורת התקנה באתר.
נתון יצרן מקורי: Standard manufacturing program for liquids and gaseous fuels. Thermal fluid heater line for liquid and gaseous fuels. Coil material quality stated as ASTM A106 Gr. B. Applications include asphalt/bitumen, storage tanks, paintings, plastics and rubber, oils and fats, reactors, drying processes, evaporators, distillation columns, exchangers, solar energy, mining, presses, flexography and rotogravure, universities, and…
מגבלות ובדיקות לפני הזמנה
לפני הזמנה צריך לאמת את מגבלות העבודה מול תנאי האתר, דרישות בטיחות, תחזוקה ונגישות.
נתון יצרן מקורי: Maximum working pressure stated for the GFT Line is 7 bar_g. Maximum working temperature stated for the GFT Line is 350º C. Service temperature up to 400 ºC is listed as an option. Calorific power values depend on service conditions including temperature, fuel, flow, etc. Dimensions may be modified by the manufacturer according to execution drawings.
יתרונות מרכזיים
היתרונות נבחנים מול תרחיש השימוש בפועל, זמינות אנרגיה, תחזוקה ובקרת טמפרטורה.
נתון יצרן מקורי: The GFT-170 is one of the higher-capacity listed GFT Line models, with 2,325-2,674 kW output. The line combines liquid and gaseous fuel capability, 2-coil construction, 3 smoke passes, stated 87-91% thermal efficiency, CE marking, multiple design-code references, and configurable horizontal or vertical execution. Options add adaptability for different delta T, particular applications, PC communication, service tempe…
מקור יצרן/קטלוג: https://www.pirobloc.com/en/products/thermal-oil-heaters/
