מתי לבחור את ערכת חיבור וסיום UTK344?

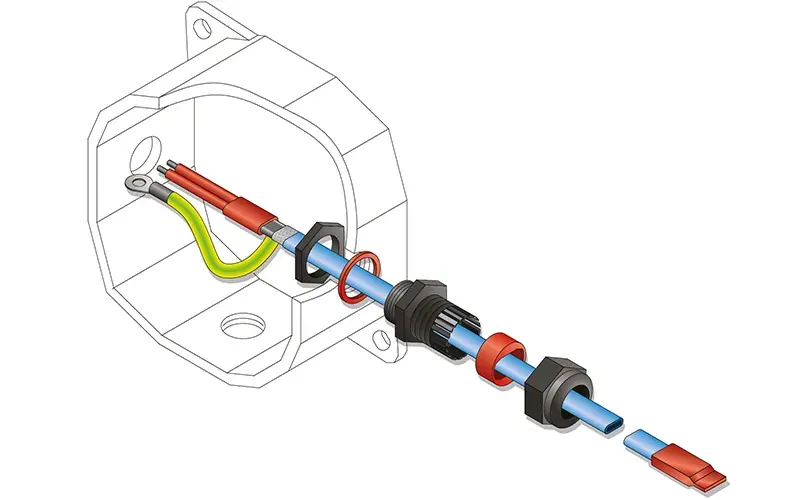

ערכת סיום מאושרת לשימוש באזורים מסוכנים. הערכה מיועדת לסיום קצה ההזנה והקצה המרוחק של כבל חימום. הערכה כוללת אטמי כניסת כבל לשימוש בכניסה לארונות או למארזים. ניתן להשתמש בערכה גם באזורים בטוחים. הערכה מיועדת במיוחד לטווח כבלי החימום של היצרן והיא חלק ממערכת סיום סטנדרטית. ההתאמה הסופית נקבעת לפי תנאי התהליך, מתח ההזנה, בקרת הטמפרטורה, סביבת ההתקנה ודרישות הבטיחות.
נתונים שכדאי לשלוח
- תמונת המוצר או האזור במפעל
- מתח, הספק ומידות קיימות אם ידועים
- טמפרטורת עבודה וטמפרטורת סביבה
- חומר מחומם או סוג צנרת/מכל
- דרישת אזור נפיץ או סביבת חוץ
מפרט ראשוני
- Self-regulating cable termination kit (FSR/FSE/FSS)
- Termination kit contains cable glands for entering cabinet boxes or enclosures.
- UTK344 is a hazardous area approved termination kit. UTK344 can also be used for terminating cables in safe areas.
- ATEX II 2GD, IECEx Ex eb IIC Gb
- FFG3 cable gland, BPS4 / BPS5 power seal, BES4 / BES5 end seal, RTV silicone, heat-shrink
מפרט מתוך קטלוג המוצר
| טכנולוגיה / משפחה | Self-regulating cable termination kit (FSR/FSE/FSS) |
|---|---|
| ספק / יצרן | Heat Trace Products |
| דגם / קוד | UTK344 |
| חומרים | FFG3 cable gland, BPS4 / BPS5 power seal, BES4 / BES5 end seal, RTV silicone, heat-shrink |
| תקנים / אישורים | ATEX II 2GD, IECEx Ex eb IIC Gb |
| תעשיות יעד | Hazardous-area heat tracing, Process and commercial |
| תנאי עבודה | UTK344 is a hazardous area approved termination kit. UTK344 can also be used for terminating cables in safe areas. |
| מידות / נתונים פיזיים | Termination kit contains cable glands for entering cabinet boxes or enclosures. |
| הערות התקנה | Used to terminate both the power end and the remote end of a heat tracing cable. Cable glands in the kit can be used for entering cabinet boxes or enclosures. |
יישומים ותעשיות
- Terminating the power end of a heat tracing cable.
- Terminating the remote end of a heat tracing cable.
- Cable entry into cabinet boxes.
- Cable entry into enclosures.
- Termination of compatible Heat Trace heating cables in hazardous areas.
- Termination of compatible Heat Trace heating cables in safe areas.
- Hazardous-area heat tracing
- Process and commercial
יתרונות ותכונות
- הערכה מאושרת לשימוש באזורים מסוכנים.
- הערכה מתאימה גם לסיום כבלים באזורים בטוחים.
- הערכה מיועדת לסיום קצה ההזנה והקצה המרוחק של כבל חימום.
- הערכה כוללת אטמי כניסת כבל לארונות או למארזים.
- הערכה מיועדת במיוחד לטווח כבלי החימום של היצרן.
- הערכה היא חלק ממערכת סיום סטנדרטית.
חומרים
- FFG3 cable gland
- BPS4 / BPS5 power seal
- BES4 / BES5 end seal
- RTV silicone
- heat-shrink
תקנים ואישורים שמופיעים בקטלוג
- ATEX II 2GD
- IECEx Ex eb IIC Gb
התאמה ושילוב
התאמה סופית נבדקת לפי מדיום, טמפרטורה, לחץ, מתח, בקרה ותצורת התקנה באתר.
נתון יצרן מקורי: Designed specifically for the Heat Trace range of heating cables. Applicable self-regulating heating cables listed for UTK344: FreezStop Regular FSR-C, FSR-CT and FSR-CF; FreezStop Extra FSE-C, FSE-CT and FSE-CF; FailSafe Super FSS-C and FSS-CF; FreezStop Low Voltage FLVw-C, FLVw-CT and FLVw-CF; FailSafe Ultimo FSU-N and FSU-NF; G-Trace GT.
יתרונות מרכזיים
היתרונות נבחנים מול תרחיש השימוש בפועל, זמינות אנרגיה, תחזוקה ובקרת טמפרטורה.
נתון יצרן מקורי: UTK344 is a hazardous-area approved kit that can also be used in safe areas, and it is designed specifically for a defined range of Heat Trace heating cables as part of a standard termination system.
מקור יצרן/קטלוג: https://www.heat-trace.com/products/utk-kits/termination-kit-utk344
