רמי רז הנדסה בע"מ
מתי לבחור את גוף חימום צינורי?
גוף חימום צינורי לתעשייה המתאים לחימום בהולכה, הסעה וקרינה. ניתן לייצור במגוון צורות וגדלים לפי דרישת היישום. מתאים לחימום נוזלים, גזים ומוצקים. המבנה כולל מעטפת חיצונית חזקה להגנה מפני מאמץ פיזי וסביבתי. חומרי המעטפת נבחרים לפי התווך המחומם והסביבה. זמין בתצורות ישרות, מכופפות, בצורת יו, מותאמות אישית ועם אוגן. מתאים לשימוש כמחמם טבילה במכלים וכלים. מתאים לחימום אוויר במערכות מיזוג ואוורור. משמש בתנורים, מייבשים, תנורים תעשייתיים, חימום תבניות, עיבוד מתכות, עיבוד כימי ועיבוד מזון. ניתן לשלב אטמים לעמידות בלחות, אזורים קרים, פיני חיבור, קופסאות חיבורים, מהדקים ותושבות התקנה. ההתאמה הסופית נקבעת לפי תנאי התהליך, מתח ההזנה, בקרת הטמפרטורה, סביבת ההתקנה ודרישות הבטיחות.
נתונים שכדאי לשלוח
- תמונת המוצר או האזור במפעל
- מתח, הספק ומידות קיימות אם ידועים
- טמפרטורת עבודה וטמפרטורת סביבה
- חומר מחומם או סוג צנרת/מכל
- דרישת אזור נפיץ או סביבת חוץ
מפרט ראשוני
- Custom tubular element 0.260"-0.625" diameter
- Watt densities of up to 120 WPSI are available. The source does not state voltage, phase, amperage, or kW range.

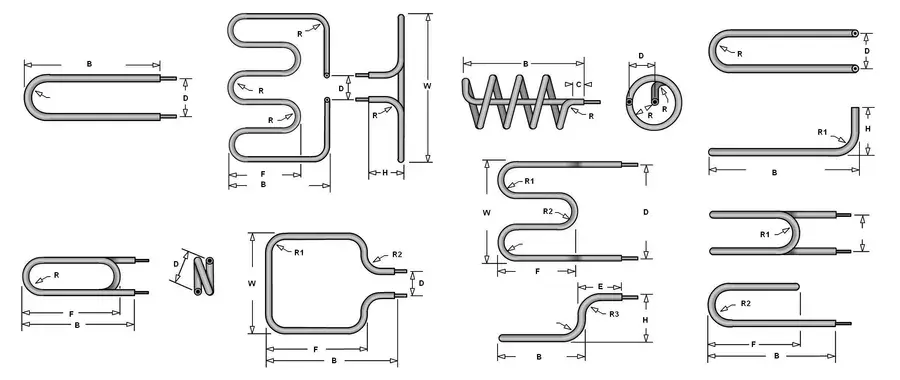

- Standard diameters are 0.260 inch, 0.315 inch, 0.375 inch, 0.430 inch, 0.475 inch, and 0.625 inch. Available shapes include straight, U-shaped, bent, flanged, and custom…
- The source states process temperatures of up to 750°C (1 382°F). Silicone seals are available to ensure moisture resistance in humid environments. The source lists facto…
- CSA, C-UL-US, UL
- copper, steel, stainless-steel-304, stainless-steel-316, incoloy-800, inconel-600, titanium
מפרט מתוך קטלוג המוצר
| טכנולוגיה / משפחה | Custom tubular element 0.260"-0.625" diameter |
|---|---|
| ספק / יצרן | Wattco |
| דגם / קוד | WATTCO-TUB |
| הספק טיפוסי | Watt densities of up to 120 WPSI are available. The source does not state voltage, phase, amperage, or kW range. |
| חומרים | copper, steel, stainless-steel-304, stainless-steel-316, incoloy-800, inconel-600, titanium |
| תקנים / אישורים | CSA, C-UL-US, UL |
| תעשיות יעד | hvac, industrial-ovens, metal-processing, chemical, food-and-beverage, gas-processing |
| תנאי עבודה | The source states process temperatures of up to 750°C (1 382°F). Silicone seals are available to ensure moisture resistance in humid environments. The source l… |
| מידות / נתונים פיזיים | Standard diameters are 0.260 inch, 0.315 inch, 0.375 inch, 0.430 inch, 0.475 inch, and 0.625 inch. Available shapes include straight, U-shaped, bent, flanged,… |
| הערות התקנה | Standard and custom-made terminal pins allow easy installation and maintenance. Threaded fittings are used as a tight joint to the heater fixed in open tanks o… |
יישומים ותעשיות
- Heating liquids in tanks and vessels as an immersion heater.
- Air heating in HVAC equipment.
- Heating in ovens.
- Heating in dryers.
- Heating in industrial furnaces.
- Heating gases in process industries.
- Mold heating.
- Metal processing.
- hvac
- industrial-ovens
יתרונות ותכונות
- ניתן לייצור כמעט בכל צורה או גודל.
- ניתן להזמין קטרי כיפוף מותאמים אישית.
- זמין בתצורה ישרה, מכופפת, בצורת יו, מותאמת אישית או עם אוגן.
- מעטפת חיצונית חזקה מסייעת בהגנה מפני מאמץ פיזי וסביבתי.
- מתאים לחימום בהולכה, הסעה וקרינה.
- זמין במגוון קטרים, מעטפות ודירוגים.
- מסופק עם מעטפת מבודדת חשמלית.
- מספק בידוד חשמלי פנימי והולכת חום גבוהה.
חומרים
- copper
- steel
- stainless-steel-304
- stainless-steel-316
- incoloy-800
- inconel-600
- titanium
תקנים ואישורים שמופיעים בקטלוג
- CSA
- C-UL-US
- UL
התאמה ושילוב
התאמה סופית נבדקת לפי מדיום, טמפרטורה, לחץ, מתח, בקרה ותצורת התקנה באתר.
נתון יצרן מקורי: The source states that WATTCO tubular heaters can heat liquids, gases, and solids. Sheath/application compatibility stated: copper for water, oil, and grease; steel for alkaline cleaning solutions, tars, asphalt, or air heating; stainless steel for corrosive liquids, food processing equipment, and radiant heating; Incoloy for cleaning and degreasing solutions and corrosive liquids; Inconel for plating and pickling s…
מגבלות ובדיקות לפני הזמנה
לפני הזמנה צריך לאמת את מגבלות העבודה מול תנאי האתר, דרישות בטיחות, תחזוקה ונגישות.
נתון יצרן מקורי: Maximum stated process temperature is up to 750°C (1 382°F), depending on rating, sheath, and shape. The source does not state pressure limits, prohibited media, hazardous-area suitability, or environments to avoid. Material selection must consider sheath material for corrosive or non-corrosive service, product temperature, application aeration, air velocity, ambient temperature, and heating element watt density.
יתרונות מרכזיים
היתרונות נבחנים מול תרחיש השימוש בפועל, זמינות אנרגיה, תחזוקה ובקרת טמפרטורה.
נתון יצרן מקורי: The source claims WATTCO tubular heaters are among the most versatile and best-suited industrial heating solutions for a large number of applications because they can be factory-configured to almost any shape or size, custom bent, made in multiple sheath materials and diameters, and integrated into complex system designs. Claimed advantages include configurable shape and size, compact size, precise and easy heat-out…
מקור יצרן/קטלוג: https://www.wattco.com/product_category/tubular-heaters/
