מתי לבחור את גוף חימום סליל פתוח?

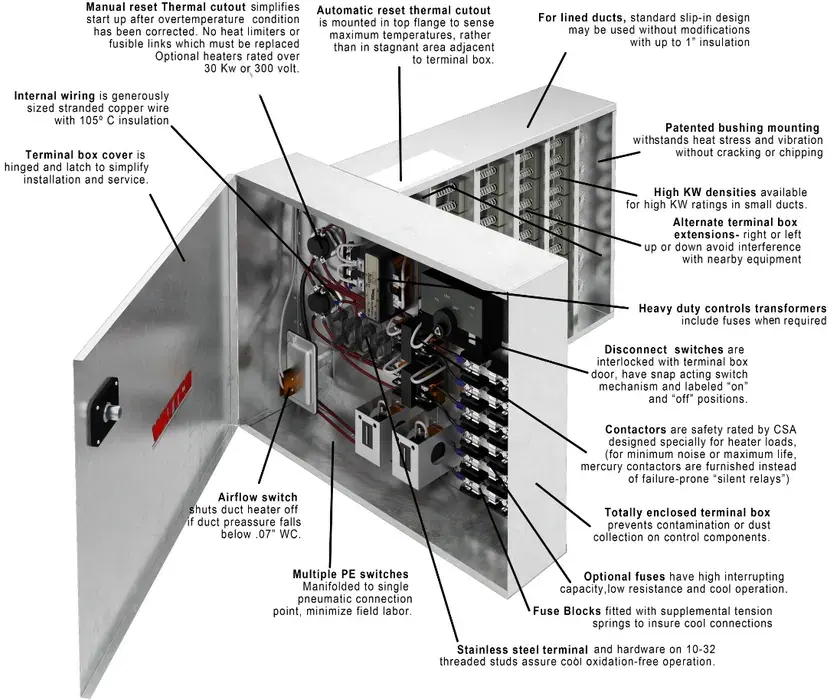

גוף חימום סליל פתוח הוא גוף חימום חשמלי עם סלילי התנגדות חשופים הנתמכים במבודדים קרמיים. הסלילים מחממים את זרם האוויר במגע ישיר ומתאימים במיוחד לחימום תעלות אוויר. המבנה הפתוח מאפשר מעבר חופשי של אוויר על פני הסלילים. המערכת מספקת העברת חום קבועה וזמן תגובה מהיר לשינויי טמפרטורה. הגוף מיועד לחימום תהליכי בתעלות אוויר, מערכות אוויר מאולץ, תנורים, צנרת, מכלים וצינורות מתכת. המקור מציין התקנה בצינור תקני בקוטר 2 או 3. הגוף מספק פיזור חום אחיד על פני שטח גדול. היתרונות כוללים התחממות מהירה, תחזוקה פשוטה, החלפה קלה, התקנה נוחה, גמישות מכנית וחיי שירות ארוכים. המקור מציין אפשרויות התאמה לפי מתח, גודל, אורך, דירוגים ויחס מתיחה. ההתאמה הסופית נקבעת לפי תנאי התהליך, מתח ההזנה, בקרת הטמפרטורה, סביבת ההתקנה ודרישות הבטיחות.
נתונים שכדאי לשלוח
- תמונת המוצר או האזור במפעל
- מתח, הספק ומידות קיימות אם ידועים
- טמפרטורת עבודה וטמפרטורת סביבה
- חומר מחומם או סוג צנרת/מכל
- דרישת אזור נפיץ או סביבת חוץ
מפרט ראשוני
- Open coil resistance element on ceramic supports
- 4-20 kW
- Single element ratings: 4-20 kW. Pipe surface: 3-12 W/in2. Voltages: 240, 480 and 600 V, 3 phase. High quality NiCr resistance wire grades 80-20 and 65-35. Resistive wir…
- Coil diameters from 0.250 inch diameter up to 0.875 inch diameter. Outside diameters: 1 7/8 inch and 2 3/4 inch. Lengths: 60-320 inches, equivalent to 5-26 ft. The sourc…
- The source does not state ambient temperature, humidity rating, IP rating, or hazardous-area class. It states that high-temperature variants are available for extreme te…
- CSA, UL
- nickel-chromium-80-20, nickel-chromium-65-35, ceramic-insulators, steatite-clips
מפרט מתוך קטלוג המוצר
| טכנולוגיה / משפחה | Open coil resistance element on ceramic supports |
|---|---|
| ספק / יצרן | Wattco |
| דגם / קוד | WATTCO-OPENC |
| הספק טיפוסי | 4-20 kW |
| חומרים | nickel-chromium-80-20, nickel-chromium-65-35, ceramic-insulators, steatite-clips |
| תקנים / אישורים | CSA, UL |
| תעשיות יעד | hvac, duct-heating, industrial-furnaces, ovens, process-air |
| תנאי עבודה | The source does not state ambient temperature, humidity rating, IP rating, or hazardous-area class. It states that high-temperature variants are available for… |
| מידות / נתונים פיזיים | Coil diameters from 0.250 inch diameter up to 0.875 inch diameter. Outside diameters: 1 7/8 inch and 2 3/4 inch. Lengths: 60-320 inches, equivalent to 5-26 ft.… |
| הערות התקנה | Made to fit inside standard 2 inch or 3 inch schedule 40 NPS pipe. Used in horizontal 2 inch or 3 inch schedule 40 NPS pipe. A minimum clearance of 1/8 inch is… |
יישומים ותעשיות
- Duct process heating
- Air duct heating
- Duct heating systems that heat air directly
- Forced air systems
- Industrial ovens
- Ovens
- Furnace heating
- HVAC air distribution heating regulation
- hvac
- duct-heating
יתרונות ותכונות
- הסלילים החשופים מייצרים חום כאשר זרם חשמלי עובר דרכם.
- המבנה הפתוח מאפשר מגע ישיר עם האוויר לחימום יעיל.
- המערכת מספקת העברת חום קבועה.
- המבנה מאפשר זמן תגובה מהיר.
- האוויר נע בחופשיות על פני הסלילים.
- הגוף מתאים לתהליכים הדורשים שינויי טמפרטורה מהירים.
- הגוף מיועד לתחזוקה נמוכה.
- חלקי החלפה מתוארים כפשוטים וזולים.
חומרים
- nickel-chromium-80-20
- nickel-chromium-65-35
- ceramic-insulators
- steatite-clips
תקנים ואישורים שמופיעים בקטלוג
- CSA
- UL
התאמה ושילוב
התאמה סופית נבדקת לפי מדיום, טמפרטורה, לחץ, מתח, בקרה ותצורת התקנה באתר.
נתון יצרן מקורי: Works with air streams in duct heating and forced-air systems; ovens; furnace heating; standard 2 inch or 3 inch schedule 40 NPS pipe; pipe heating; tank heating; metal tubing; fluids in tank heating applications; heated pipe sections where reduced watt density or heat flux is needed for heat-sensitive materials.
מגבלות ובדיקות לפני הזמנה
לפני הזמנה צריך לאמת את מגבלות העבודה מול תנאי האתר, דרישות בטיחות, תחזוקה ונגישות.
נתון יצרן מקורי: A minimum clearance of 1/8 inch is required between the ceramic and the inside wall of the tube. The source does not state maximum temperature, maximum pressure, prohibited media, corrosion limits, moisture limits, or hazardous-area suitability.
יתרונות מרכזיים
היתרונות נבחנים מול תרחיש השימוש בפועל, זמינות אנרגיה, תחזוקה ובקרת טמפרטורה.
נתון יצרן מקורי: The source claims open coil elements are the most efficient type of electric heating element and the most economically feasible for most heating applications. Distinctive claimed advantages include direct air heating from suspended resistive coils, constant heat transfer, rapid response time, fast heat-up, free airflow across the coils, reduced energy consumption in nonstop industrial processes, low maintenance, ine…
מקור יצרן/קטלוג: https://www.wattco.com/product_category/open-coil-elements/
